Восстановление гидроцилиндра пресс-ножниц Sierra T500R


К нам на производство привезли гидроцилиндр пресс-ножницы Sierra T500R для восстановления штока и замены задней части гильзы с фланцем маслопровода в связи с трещинами.

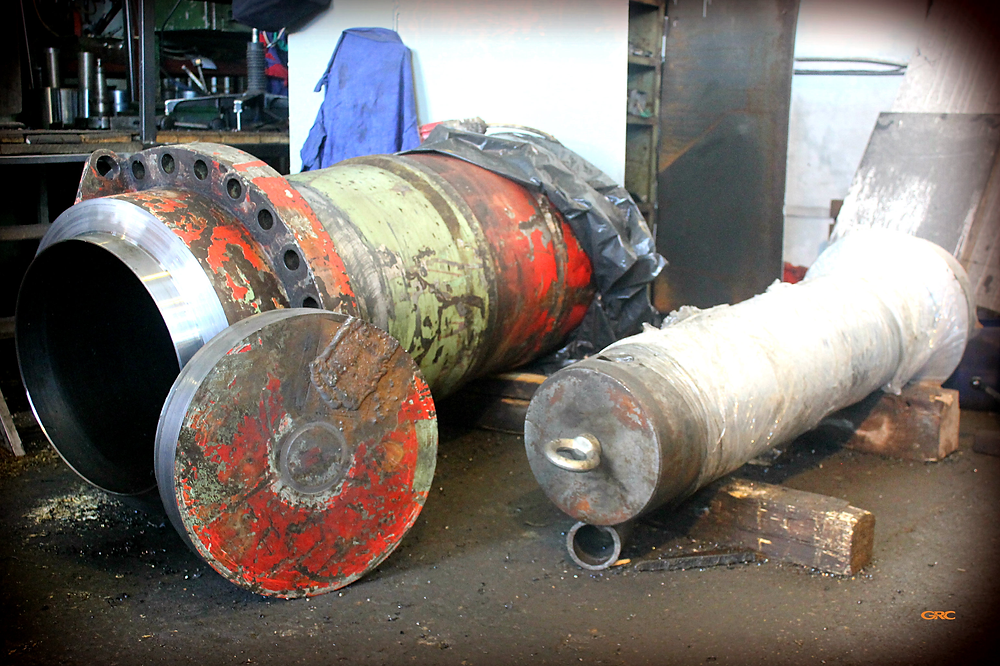

гидроцилиндр привезли на ремонт

Работа началась с демонтажа штока из корпуса гидроцилиндра, после этого обнаружили износ РТИ(шевронных уплотнений, направляющих поршня, пыльника). Для изготовления задней части гидроцилиндра и нового фланца маслопровода конструктор снимает размеры и составляет чертеж.


нагреваем и раскручиваем болты


вытащили шток гидроцилиндра


сняли уплотнительные кольца


разобранный шток гидроцилиндра


После составления чертежей конструктором изготовили заднюю крышку гидроцилиндра и фланец маслопровода.

Восстановление гидроцилиндра пресс-ножниц начали с расточки внутреннего диаметра крышки буксы от задиров.


растачиваем крышку штока

Далее срезали дно гильзы гидроцилиндра и приварили новое с корпусом, так же приварили фланец маслопровода в соответствии с чертежом.


срезаем заднюю крышку и изготавливаем новую


изготовили новую крышку



приварили крышку к цилиндру

Как только мы закончили восстановление корпуса под контролем конструктора приступили к сборке штока гидроцилиндра. После сборочных работ устанавливаем шток гидроцилиндра в корпус и собираем в обратном порядке.


собрали шток гидроцилиндра


По окончанию монтажных работ деталь в слесарном цехе проходил полную зачистку корпуса и красится.
